コンクリートポンプ車用エルボ - 優れた耐摩耗性

製品説明

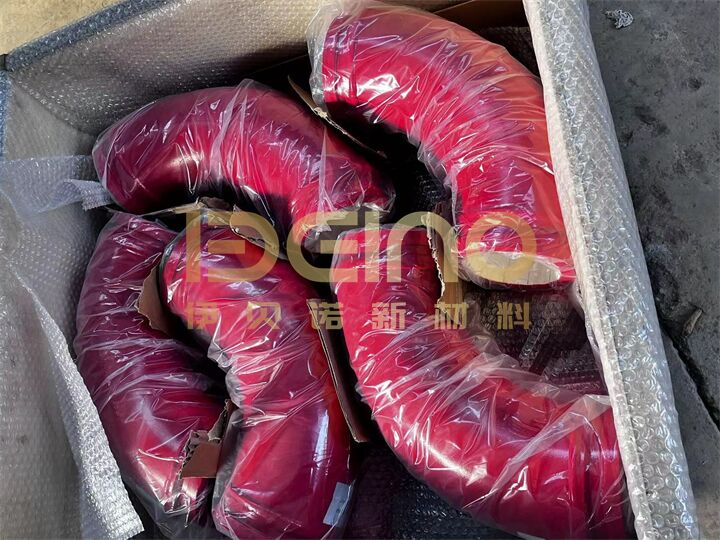

ELACERA® セラミックで覆われた肘は,コンクリートポンプトラックのための代替磨損部品です.特に外半径に注意粗い石材が最も強い衝撃と滑り磨きを引き起こします.鋼の肘は構造および接続負荷を担い,セラミックの内膜はコンクリート接触面を保護します.

製品詳細

磨き は 外部 の 曲がり に 集中 し て いる

ポンプの肘は周囲を均等に磨き合わない.コンクリートは方向を変えると,粗い積木は肘の外半径に押し付けられる.繰り返し衝突と滑り,徐々にこの領域から物質を削除内部半径がまだ使えるように見える.

折りたたみの半径,ポンプ圧力,集積物格付け,コンクリート混合物の一貫性にも変化します.陶器の配列は 単なる装飾用内膜として扱われるのではなく 物質の流れの実際の方向に沿うべきです.

大型平らなパーツよりも,曲げた表面をより密接に追うことができます.生産中に,タイルの位置,関節幅,組み立てが完了する前に外側の曲がり周りのカバーはチェックされます.

典型的なZTAセラミックパラメータ

上記値は,この製品に使用された陶器材料を記述します.最終パラメータは,確認されたグレード,試験方法,注文仕様に従ってください.

陶器 の 硬さ と 同じ 程度 に 重要 な 材質

実用的には,代用肘を名指直径だけで選択することはできません. 2つのDN125肘は,異なる曲がり角,中心線半径,端襟の寸法または設置長さを持つことができます.

両端の誤った移行は,パイプライン内側で上昇した縁を残す可能性があります.この縁に繰り返し衝突するコンクリートや砂料は,局所的な磨き,渦巻や材料の蓄積を引き起こす可能性があります.間違った襟の寸法も,クランプの設置と密封に影響を与える可能性があります.

生産前に,次の詳細は,既存のポンプラインに比べ,確認する必要があります.

• 名指内径
• 肘の角度
• 中央線の半径
• 総長さと設置長さ
• エンドカラーの種類と寸法
• 壁とセラミックの内膜の厚さ
• ポンプトラックモデルまたは元部品番号
• 最も重度の磨きがある領域の位置

古い肘が利用可能である場合,サンプルまたは明確な次元図は,機器モデル単独よりもより信頼性の高い参照を提供します.

設置と検査

肘部 を 装着 する 前 に,両端 の 切り口 に 露出 し て いる 鉄,放たれた 陶器 部品,または 敷き布団 と 隣接 し て いる 管 の 間 に は 明らか な ステップ が ある か を 確認 し て ください.クランプカラーと密封面は,きれいに正しく並べられる必要があります..

装着後,肘は,クランプによって位置に押し付けられてはならない.誤った配置は,襟に追加の負荷を及ぼし,不均等な内部移行を引き起こす可能性がある.また,パイプラインのサポートは,手首がサポートされていない直角部分によって引き起こされる負荷を運ぶことを確認する必要があります.

定期的な検査は外半径,両端のセラミックから鋼への移行,およびクランプ接続に焦点を当てます.これらの領域は,通常,塗装された外面よりも早く磨きを明らかにする.

よくある質問

ポンプの肘の外半径が最初に磨かれるのはなぜですか?

コンクリートと砂料は流れの方向が変化するにつれて外へ移動し続けます.これは,肘の外半径に衝撃と滑り磨きを集中させます.

陶器は周りの周りに 組み込まれているか?

陶器の配置は,肘の構造と運用条件によって異なります.全周回内膜が供給できます.外部の曲がりで,衝撃がより激しい場合は強化された配置を使用することができます..

DN125 サイズだけで肘を選択できますか?

曲がり角,半径,長さ,カラー寸法,元の部品番号も確認すべきです

なぜ 肘の内側には 小さな陶器のタイルが使われますか?

小さいパーツは,曲がった内部表面をより密接にフォローします.また,ベンド幾何学にマッチし,主な着用領域に保護を集中させることができます.

肘は古いサンプルから作れるのか?

はい.既存の肘を使って,角度,半径,端接続,および設置された寸法を確認できます. 生産前に重要な測定はまだ承認する必要があります.

肘 を 入れ替える とき に 何 を 確かめ なけれ ば なら ない か

端の移行,クランプカラー,密封面,陶器状態,パイプラインの並び方を確認します.接続に緩い内面,露出した鋼,または重要な内部ステップがないはずです.

置き換える場合は,元の部品番号,肘の角度,中心線半径,端の寸法,着用したエリアの写真とともに提供してください.ELACERA® は,製造前に配列の詳細を確認します..
