プロダクト細部
起源の場所: チャンシャ、湖南、中国
ブランド名: Elacera
証明: ISO9001-2015
モデル番号: 耐久力のある陶磁器の管
支払及び船積みの言葉
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 木製のケースまたは鉄のラックに詰められています
受渡し時間: 25-45ワークダス
支払条件: T/T
供給の能力: 100,000㎡/年
abrasionResistance: |
セラミックライニングによる高い耐摩耗性 |
加圧: |
設計に応じて最大 10 MPa |
設置方法: |
フランジ接続または溶接接続 |
サイズ範囲: |
DN50-DN1200 |
色: |
白 |
耐圧性: |
最大10MPa |
硬度: |
HRA 80〜90 |
圧力定格: |
最大10バー |
裏地素材: |
アルミナセラミック |
表地: |
鋼鉄 |
耐食性: |
優れた耐化学腐食性 |
スリーブ: |
裏地 |
表面の厚さ: |
5-25mm |
abrasionResistance: |
セラミックライニングによる高い耐摩耗性 |
加圧: |
設計に応じて最大 10 MPa |
設置方法: |
フランジ接続または溶接接続 |
サイズ範囲: |
DN50-DN1200 |
色: |
白 |
耐圧性: |
最大10MPa |
硬度: |
HRA 80〜90 |
圧力定格: |
最大10バー |
裏地素材: |
アルミナセラミック |
表地: |
鋼鉄 |
耐食性: |
優れた耐化学腐食性 |
スリーブ: |
裏地 |
表面の厚さ: |
5-25mm |
製品説明

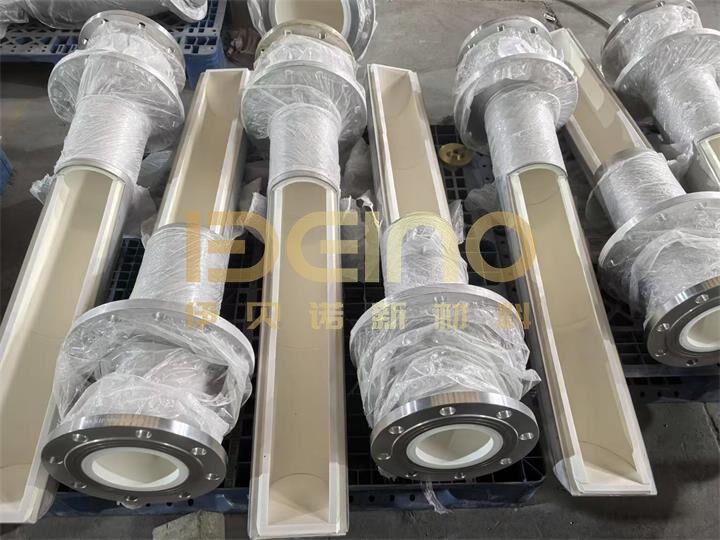

耐摩耗性セラミックスリーブは、摩耗性材料搬送システムで使用される鋼管を保護するように設計されています。このスリーブは、鋼管の内側に高硬度アルミナセラミックリングを取り付け、耐久性のあるセラミックライニング構造を形成し、急速な摩耗を効果的に防止します。
外側のパイプは、作業条件に応じて炭素鋼またはステンレス鋼で製造できます。炭素鋼は一般的なバルク材料搬送に適していますが、ステンレス鋼は腐食性または高湿度の環境に推奨されます。
セラミックライニングは摩耗を処理し、鋼殻は構造強度を提供します。このセラミックライニング鋼管は、空気輸送システムや高摩耗配管セクションで広く使用されています。
製品の特徴
高密度アルミナセラミックリングライニング
炭素鋼またはステンレス鋼の外側パイプはオプション
粉体搬送に優れた耐摩耗性
滑らかなセラミック内面が摩擦を低減
耐腐食性・耐高温性
直管およびエルボセクションに適しています
| アイテム | 仕様 |
|---|---|
| 製品名 | 耐摩耗性セラミックスリーブ |
| ライニング材 | アルミナセラミック |
| セラミックタイプ | セラミックリングライニング |
| アルミナ含有量 | 92% / 95% / 99% |
| 硬度 | ≥ HRA 85 |
| 密度 | ≥ 3.6 g/cm³ |
| 吸水率 | ≤ 0.01% |
| 使用温度 | ≤ 1000℃ |
| 外側パイプ材質 | 炭素鋼 / ステンレス鋼 |
| 取り付けタイプ | 接着セラミックリング |
| 適用媒体 | 粉体 / バルク材料 |
| 用途 | 空気輸送 |
| 耐摩耗性 | 優れています |
| 耐腐食性 | 良好 |
| 表面仕上げ | 滑らかな内面 |
製品の利点
従来の鋼管と比較して、耐摩耗性セラミックスリーブは実用的な運用上の利点を提供します。
配管の耐用年数が大幅に延長
メンテナンス頻度の低減
交換コストの削減
搬送効率の向上
金属汚染の低減
高速度輸送における安定した性能
直管寸法（カスタマイズ可能）
| 内径（mm） | 長さ（mm） | セラミック厚さ（mm） |
|---|---|---|
| 50～100 | 500～2000 | 5～10 |
| 100～150 | 500～2000 | 8～15 |
| 150～200 | 500～2000 | 10～20 |
| 200～300 | 500～2000 | 12～25 |
| 300～500 | 500～2000 | 15～30 |
| 内径（mm） | 角度 | 半径（R） | セラミック厚さ（mm） |
| 50～100 | 30° / 45° / 60° / 90° | 1D / 1.5D | 8～15 |
| 100～150 | 30° / 45° / 60° / 90° | 1D / 1.5D | 10～20 |
| 150～200 | 30° / 45° / 60° / 90° | 1D / 1.5D | 12～25 |
| 200～300 | 30° / 45° / 60° / 90° | 1D / 1.5D | 15～30 |
| 300～500 | 30° / 45° / 60° / 90° | 1D / 1.5D | 15～30 |
構造設計
耐摩耗性セラミックスリーブは以下で構成されています。
内層：アルミナセラミックリング
固定方法：高強度接着剤による接着
外殻：炭素鋼管 / ステンレス鋼管
接続：溶接またはフランジ取り付け
適用産業
セメントプラント搬送システム
製鉄所ダスト配管
火力発電所灰処理
鉱業および鉱物処理
石炭搬送システム
港湾バルク貨物取り扱い
化学粉体輸送
冶金産業配管
よくある質問
Q1: 外側の鋼管にはどのような材料が使用されていますか？
A1: 外側のパイプは炭素鋼またはステンレス鋼です。炭素鋼は一般的な搬送条件に一般的に使用され、ステンレス鋼は腐食性または湿度の高い環境に推奨されます。
Q2: セラミックライニングの構造は何ですか？
A2: 内側のライニングは、鋼管の内側に高硬度アルミナセラミックリングを取り付けたもので、連続した耐摩耗性表面を形成します。
Q3: このセラミックスリーブは通常どこに取り付けられますか？
A3: 主にエルボ、垂直管、空気輸送配管などの高摩耗箇所に取り付けられます。
Q4: 通常の鋼管と比較して、耐用年数はどのくらいですか？
A4: 同様の作業条件下では、耐用年数は従来の鋼管の数倍になることが一般的です。
Q5: セラミックスリーブは高温に対応できますか？
A5: はい、アルミナセラミックライニングは優れた耐高温性を持ち、ほとんどの産業用搬送システムに適しています。
Q6. カスタマイズは可能ですか？
A6: はい、直径、長さ、セラミック厚さ、鋼材はすべて作業条件に応じてカスタマイズできます。
Q7: セラミックリングライニングは材料の流れに影響しますか？
A7: いいえ。セラミック表面は滑らかで、実際には摩擦を減らし、搬送効率を向上させるのに役立ちます。
Q8: この製品はどの産業で最も使用されていますか？
A8: セメント、鉄鋼、鉱業、石炭処理、発電所、港湾、化学産業で広く使用されています。
Q9: セラミックは鋼管の内側にどのように取り付けられていますか？
A9: セラミックリングは、高強度接着剤と構造ロックを組み合わせて固定され、長期的な安定性を確保します。
Q10: 空気輸送システムに使用できますか？
A10: はい、特に高速度の空気輸送粉体配管に適しています。
