アルミナセラミック製 ローータリー放出バルブ

従来のロータリーバルブが研磨剤システムですぐに摩耗してしまう理由

多くの空気搬送システムでは、ロータリー排出バルブは多くの場合、最も早く深刻な摩耗が発生するコンポーネントの 1 つです。この問題は、シリカ粉末、セメント粉末、フライアッシュ、リチウム電池材料、鉱物粉末、その他の硬質粒子などの研磨材を扱う場合に特によく発生します。

従来の鋳鋼または合金のロータリー バルブは、最初は正常に動作する可能性がありますが、研磨粉に継続的にさらされると、ローターとバルブ本体の間の内部クリアランスが徐々に拡大します。摩耗が深刻になると、エア漏れ、供給の不安定、圧力変動、材料の堆積、予期せぬ停止などの問題が発生し始めます。

連続搬送システムに依存している業界にとって、これらの故障はメンテナンスの頻度を増やすだけでなく、生産効率や運用コストに直接影響します。

これらの問題に対処するために、通常の金属製バルブでは長期安定性を維持できない厳しい摩耗用途で、セラミックライニングの回転吐出バルブが使用されることが増えています。

製品説明

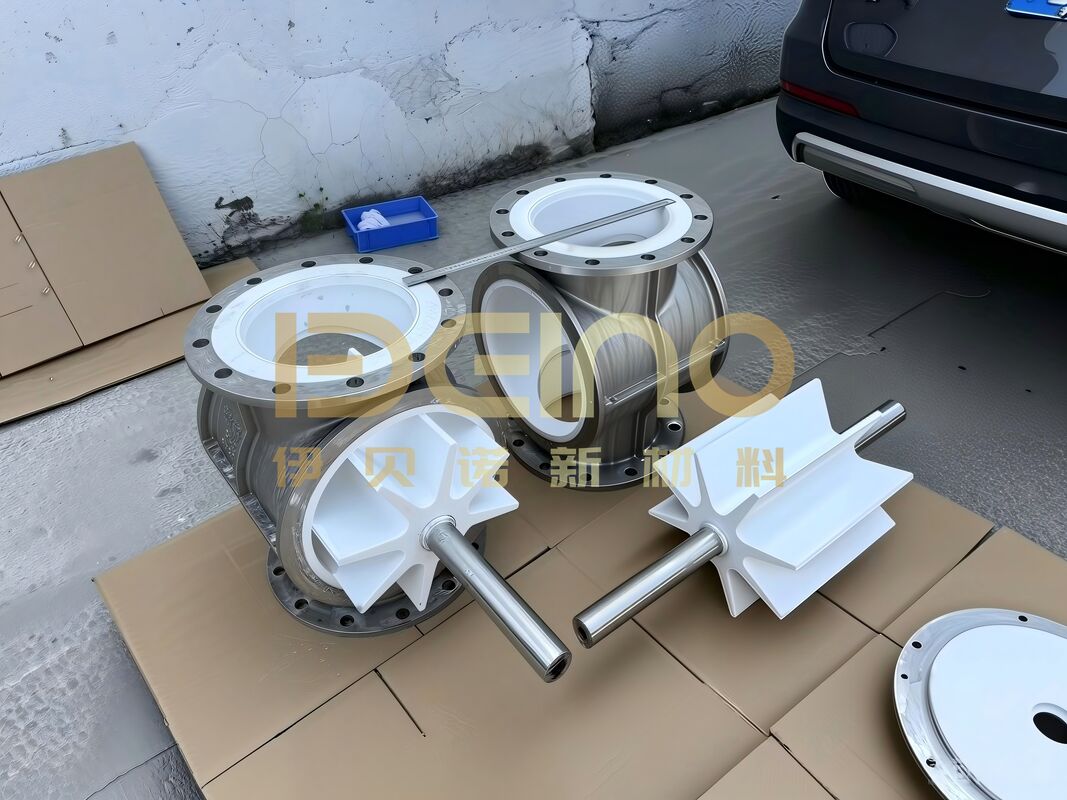

このアルミナセラミックライニングの回転排出バルブは、研磨性の高い粉体搬送システム用に特別に設計されています。バルブハウジングとローターは高純度アルミナセラミックで内張りされており、バルブ内部に完全な耐摩耗構造を形成しています。

耐摩耗性を鋼の硬度のみに依存する通常の金属ロータリーバルブとは異なり、セラミックで裏打ちされた構造は、継続的な材料浸食にさらされる領域を直接保護します。超硬質セラミック表面により、長期使用時の高速粉体衝撃や摩擦による摩耗が大幅に軽減されます。

このバルブは、以下を扱う空気圧搬送システムで広く使用されています。

• リチウム電池粉末
• フライアッシュ
• セメント粉末
• シリカパウダー
• マイニングパウダー
• 化学粉末
• その他の研磨バルク材料

安定したエアロック供給と長い機器耐用年数を必要とする業界にとって、セラミックライニングのロータリーバルブは、厳しい摩耗条件下でもより信頼性の高いソリューションを提供します。

多くの業界がセラミックライニングバルブに切り替える理由

多くの研磨材の搬送環境では、実際の問題は単にバルブの交換ではなく、摩耗によって引き起こされる連鎖反応にあります。

ローターとハウジングが摩耗し始めると、次のようになります。

• 空気漏れが増える
• 送り精度が不安定になる
• システム圧力が変動する
• エネルギー消費量が増加する
• 粉塵漏れが深刻化
• シャットダウンメンテナンスが頻繁になる

リチウム電池材料搬送システムにおけるもう 1 つの重要な懸念は、磨耗した金属部品によって発生する金属汚染です。電池メーカーが汚染管理に対する要件をますます厳しくするにつれ、従来の金属製バルブは特定の粉体処理プロセスには徐々に適さなくなりつつあります。

セラミックライニングのロータリーバルブは、超硬質アルミナセラミックを使用して研磨材に直接さらされる主な摩耗領域を保護することで、これらの問題を解決します。通常の合金鋼構造と比較して、アルミナセラミックは大幅に高い硬度、優れた耐浸食性、より滑らかな表面、および長期的な寸法安定性を向上させます。

これにより、長期間の運転においてもシール性能を維持し、安定した搬送効率を維持することができます。

製品の構造と製造上の特長

複合構造設計

バルブボディはCF8ステンレス鋼製で、耐圧性が高く、機械的強度が高いです。連続運転時の構造安定性を維持しながら、1.0MPa や 1.6MPa などの通常の使用圧力に耐えることができます。

内部回転キャビティ、ローター、流路、およびその他の材料接触領域は、高純度アルミナセラミックで完全に裏打ちされています。バルブシャフトは304ステンレス鋼で製造されており、耐食性と耐久性が向上しています。

バルブコア、バルブシート、流路コーナーなどの主要な摩耗領域は、バランスをとるために特別に強化されています。

• 構造強度
• 耐摩耗性
• 耐食性
• 長期シール安定性

高度なインナーライナー固定技術

通常のパッチタイプのセラミック構造とは異なり、このバルブはシームレスな内部セラミックライニング構造を備えた一体焼結セラミックブッシュ設計を採用しています。

セラミック層は、機械的位置決めと高温接合技術の両方を使用してしっかりと固定され、継続的な材料衝撃による緩みや剥離を防ぎます。

また、滑らかで継ぎ目のないセラミック表面により、バルブ内の材料の蓄積が軽減され、デッドコーナーが最小限に抑えられ、搬送中の摩擦抵抗が低減されます。

優れたシール性能

シールペアには、高精度の機械加工技術と組み合わせたセラミック対セラミックのシール構造が採用されています。

摩耗により徐々に精度が低下する通常の金属シール面と比較して、セラミックシール構造は長期間の使用期間にわたってより安定したクリアランスを維持します。

これは次のことを達成するのに役立ちます。

• エアロックのパフォーマンスが向上
• 粉塵漏れの低減
• 安定したシステム圧力
• 双方向シール機能
• 搬送効率の向上

このバルブは、安定した気流制御と環境粉塵漏洩の低減を必要とする密閉空気搬送システムに特に適しています。

メンテナンスの頻度と運用コストの削減

連続的な研磨搬送条件下では、通常の金属バルブはローターやチャンバーの摩耗が急速に起こるため、頻繁なメンテナンスが必要になることがよくあります。

セラミック裏地構造により、脆弱な内部コンポーネントの摩耗が大幅に軽減され、交換間隔が延長され、計画外のシャットダウンが減少します。

セラミックローターとセラミックブッシュを個別に交換できるため、メンテナンスが容易になり、長期にわたるランニングコストの削減が可能になります。

連続搬送システムを運用している多くのプラントでは、単に部品の寿命を延ばすことよりも、停止頻度を減らすことの方が価値があることがよくあります。

代表的な応用産業

このセラミックライニングのロータリー排出バルブは、以下の分野で広く使用されています。

• リチウム電池材料搬送システム
• セメント工場
• 飛灰処理システム
• シリカ粉末搬送
• 採掘および鉱物粉末の加工
• 化学粉体搬送
• 高摩耗空気搬送システム
• 集塵およびエアロック供給システム

製品の特徴

• ローターとバルブボディの完全なセラミック摩耗保護
• 研磨粉浸食に対する優れた耐性
• 安定したエアロックシール性能
• バルブ内部への異物付着を軽減
• メンテナンス頻度の低減
• 連続搬送システムに最適
• 耐食性の高いステンレス鋼構造
• カスタマイズ可能なサイズ、圧力、ドライブ構成

よくある質問

Q1: このセラミックアンロードバルブの具体的な材質と構成は何ですか?違いは何ですか?

A1: 標準構成では、CF8 ステンレス鋼のバルブ本体と 304 ステンレス鋼のバルブ シャフトが使用されます。ローターと回転室はすべて95～99%の高純度アルミナセラミックで作られています。通常のメッキセラミックバルブとは異なり、このモデルは継ぎ目のない一体成型セラミックブッシュを採用しているため、侵食に強く、セラミックの欠けを防ぎます。通常のメッキセラミックバルブや金属製の耐摩耗バルブに比べ耐久性に優れています。

Q2：搬送に適した材質は何ですか？研磨性の高い粉末にも対応できますか?

A2: リチウム電池粉末、フライアッシュ、鉱物粉末、砂、腐食性化学粉末など、研磨性の高い粉末および粒状材料用に特別に設計されています。硬度が高く、耐浸食性があり、硬い粒子による長期の衝撃を恐れません。酸やアルカリの腐食にも強く、乾湿両用です。

Q3: セラミック部分は割れたり欠けたりしやすいですか?

A3: いいえ。この製品は一体化された焼結セラミックブッシュを使用し、メカニカルスロットと二重固定用の高温接着剤を組み合わせて、安定した構造を実現しています。通常の使用条件下では、剥離や漏れが発生しやすい通常のパッチセラミックバルブとは異なり、硬い物体による衝撃がなければ亀裂が発生することはありません。シャットダウンのない長期連続運転に適しています。

Q4: 高温耐性はどれくらいですか?高温粉塵環境でも使用できますか？

A4: 通常の長期使用温度は ≤300℃です。セラミックは高温でも軟化、変形、酸化しません。ステンレス製のバルブ本体は耐高温性に優れており、発電所や窯などの高温粉体条件でそのまま使用できます。
