マイニングトランスファーシュート用ゴムセラミックライナー |エラセラ

​製品説明

Elacera ラバー セラミック ライナーは、アルミナ セラミック、衝撃吸収ゴム、スチールの裏地を組み合わせて、採掘シュート、ホッパー、移送ポイントを保護します。

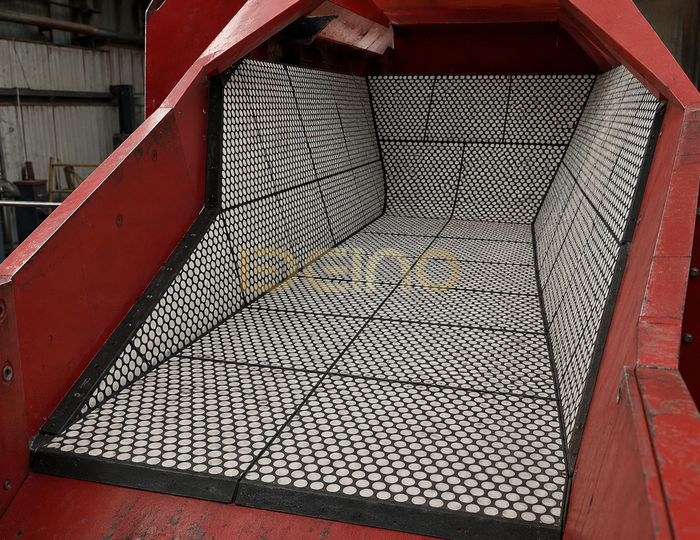

鉱山移送シュート用ゴムセラミックライナー

Elacera ラバー セラミック ライナーは、採掘用搬送シュート、ホッパー、ビン、その他のバルクマテリアルハンドリング機器を激しい衝撃や滑り摩耗から保護するように設計されています。

ライナーには高硬度のアルミナセラミックと衝撃吸収ゴムを組み合わせています。耐久性の高い用途では、取り付けスタッドまたはボルトを備えたスチール製バッキング プレートを追加して、セラミック、ゴム、スチールの 3 イン 1 構造を形成できます。

この複合設計は、鉱石、石炭、クリンカー、その他の研磨性バルク材料の衝撃を緩和しながら、耐摩耗性の表面を提供します。

マイニングトランスファーシュートがすぐに摩耗してしまうのはなぜですか?

移送シュートは、材​​料の落下、流れ方向の変化、高速の滑り摩耗に継続的にさらされます。最も深刻な摩耗は、通常、供給ポイント、シュートの底部、コーナー、および材料の衝突ゾーンで発生します。

通常のスチールライナーは徐々に薄くなる可能性がありますが、衝撃吸収層のないセラミックタイルは材料の大きな衝撃を受けると脆弱になる可能性があります。

ゴムセラミック複合ライナーは、次の両方の問題に対処します。

• アルミナセラミックは摩耗に強いです。
• ゴムが衝撃や振動を吸収します。
• スチール製の裏地が構造的なサポートを提供します。
• ボルト固定により、個々のパネルを簡単に交換できます。

複合ライナー構造

アルミナセラミック摩耗層

高硬度のアルミナセラミックが主な摩耗面を形成します。円筒形のセラミック要素がゴムに埋め込まれているため、衝撃が分散され、局所的なセラミック損傷のリスクが軽減されます。

滑り摩耗が主な用途には、正方形または長方形のセラミック タイルも使用できます。

​

衝撃吸収ゴム層

ゴム層は材料への衝撃を緩和し、振動を軽減し、セラミック要素をサポートします。衝撃レベルや使用温度に応じてゴムの厚みや配合を選択できます。

スチール製バッキングプレート

スリーインワンライナーの場合、スチール製バッキングプレートには溶接スタッドまたは取り付けボルトが付属しています。この構造は、安全な機械的取り付けとモジュール交換が必要な過酷な用途のシュートに適しています。

技術仕様

主な利点

• 耐衝撃性と耐摺動性の両立
• 高硬度セラミック摩耗面
• 衝撃や振動に対するゴム製クッション
• 確実なボルトオン装着
• 個々のパネルをモジュール式に交換
• 機器シェルの直接的な摩耗を軽減
• 不規則なシュート表面に合わせてカスタマイズされたパネル形状
• 湿式、乾式、研磨性のあるバルクマテリアルの取り扱いに適しています

代表的な用途

ラバーセラミックライナーは以下の分野で広く使用されています。

• 採掘用移送シュート
• 鉱石ホッパーとビン
• 粉砕機排出シュート
• 石炭処理システム
• 鉱物加工工場
• セメント工場の中継地点
• 製鉄所のマテリアルハンドリング設備
• 発電所の石炭シュート
• 港バルクマテリアルターミナル

円筒形のセラミックですか、それとも四角いセラミックですか?

大きな衝撃や摩耗にさらされる領域には、円筒形のセラミック ライナーをお勧めします。個々のセラミックシリンダーはゴムで囲まれており、複合ライナーがより効果的に衝撃を吸収できるようにしています。

正方形または長方形のセラミック タイルは、より大きな連続セラミック表面を提供し、直接衝撃よりも滑り摩耗が激しい領域に適しています。

摩耗分布に応じて、異なる構造を 1 つのシュートに組み合わせることができます。

インストールオプション

ツーインワンのセラミックゴムライナーは、適切な工業用接着剤を使用して、準備されたスチール表面に直接接着できます。

スリーインワンライナーは、スチール製のバッキングプレートと取り付けボルトによって機械的に固定されています。このオプションは、大型のパネル、衝撃の多い条件、将来の交換を容易にする必要がある用途に適しています。

取り付ける前に、適切な接触と確実な固定を確保するために、機器の表面を清掃、検査し、準備する必要があります。

品質検査

納品前に、Elacera ライナーは次の点を検査できます。

• セラミックの材質と表面品質
• パネル寸法と全体の厚さ
• ゴム加硫品質
• セラミックとゴムの接着
• スチール製バッキングプレートの寸法
• ボルトの位置とネジの状態
• パネルの平面度とエッジの状態
• 梱包と製品識別

梱包と配送

ゴムセラミック複合ライナーは、強化木製パレットまたは木製ケースに梱包されます。取り扱い中や国際輸送中の損傷を防ぐために、パネルの間に保護材が配置されています。

プロジェクトの要件に応じて、カスタムの梱包および製品ラベルを提供できます。

選定に必要な情報

適切なライナー構造を推奨するには、以下を提供してください。

• 設備図または内部寸法
• 扱っている資材
• 粒径と硬度
• 落下高さと衝撃方向
• 材料スループット
• 動作温度
• 濡れた状態または乾いた状態
• 既存のライナーの材質と使用状態
• 推奨されるインストール方法

よくある質問

1. ツーインワンライナーとスリーインワンライナーの違いは何ですか?

ツーインワンライナーはセラミックとゴムで構成されており、通常は接着剤で取り付けられます。スリーインワンライナーには追加のスチール製バッキングプレートが含まれており、通常はボルトで取り付けられます。

2. 円筒形セラミックライナーは衝撃の多い領域に適していますか?

はい。ゴムに埋め込まれた円筒形のセラミック要素は、周囲のゴムが材料の衝撃を緩和するのに役立つため、衝撃と摩耗が複合的にさらされる領域に適しています。

3. パネルのサイズやボルトの位置はカスタマイズできますか?

はい。パネル寸法、総厚さ、セラミック配置、取付ボルト位置などは設備図面に合わせて製作可能です。

4. 92% または 95% アルミナが推奨されますか?

どちらのグレードも優れた耐摩耗性を備えています。選択は研磨材、作業条件、プロジェクトの予算によって異なります。 ZTA セラミックは、より厳しい衝撃条件にも対応することを検討できます。

5. 異なるライナー構造を同じシュートで使用できますか?

はい。高衝撃ゾーンには円筒形のゴムセラミックライナーを使用でき、滑り摩耗ゾーンには正方形のセラミック複合ライナーを使用できます。

6. 破損したパネルはどのように交換されますか?

ボルトオン設計により、シュートのライニング全体を交換することなく、個々のパネルを取り外して交換できます。

7. これらのライナーは湿った状態でも使用できますか?

はい、ただし、ゴムの配合、スチールの保護、設置方法は、湿気や化学的条件に応じて選択する必要があります。

8. 見積もりはどのように入手できますか?

設備図面、ライナー寸法、動作条件、必要数量を弊社エンジニアリングチームまでお送りください。

エラセラについて

Hunan Yibeinuo New Materials Co., Ltd. は、アルミナ セラミック、ゴム セラミック複合ライナー、カスタマイズされたセラミック ライニング機器を使用した産業用摩耗保護を専門としています。

Elacera は、鉱業、セメント、鉄鋼、火力発電、石炭処理、港湾、化学処理、バルク材料搬送システム向けの摩耗保護ソリューションを提供します。
