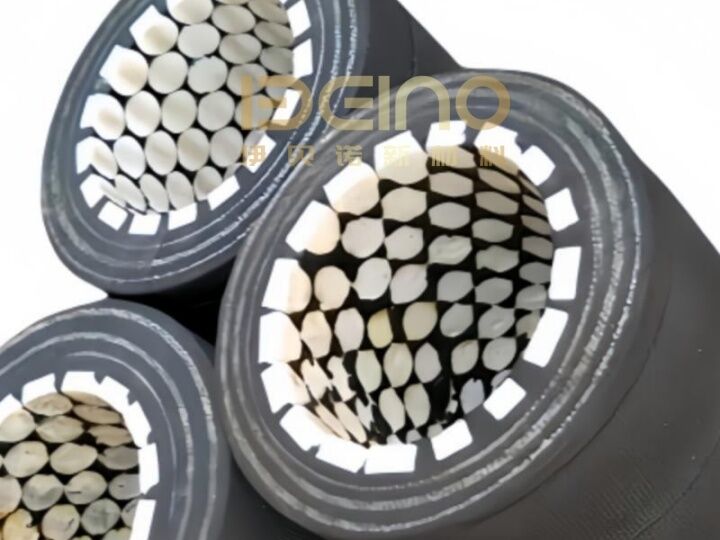

浚渫および砂輸送用セラミックフレキシブルパイプライン

製品導入

港湾,川,沿岸の工学環境での掘削と砂輸送には,砂,泥,砂石,水の非常に磨きやすい混合物が含まれます.この材料は連続した侵食性流を 作り出します特に高流量速度と高圧下で

伝統的なゴムホースは,内部磨損により早速故障することが多いが,鋼管は柔軟性がなく,波の動きなどの動的負荷条件下で裂けやすい.装置の振動そしてパイプラインの移動.

磨き耐性だけでなく 絶えず変化する労働条件下で 構造の整合性と柔軟性を維持することです

構造工学設計

この柔軟なセラミックパイプラインは,スラム輸送に最適化された多層複合構造で設計されています:

内層 アルミナセラミック (≥95%):砂粒子の侵食に耐性がある

中間結合層:陶器とゴムとの間の強い粘着を保証し,高圧流通下で脱層を防止します.

外層 強化ナトリルゴム (NBR):柔軟性,耐張性,海水への露出などの環境ストレスに対する耐久性があります

この設計により,曲げたり,振動したり,圧力が変動する時でも パイプラインの性能が維持できます.

流動行動と着用メカニズム

掘削システムでは,磨きは主に次の原因による.

♣パイプラインの壁に高速粒子による衝撃

♣曲がり点と接続点での騒動

♣粒子の沉着と再加速

円滑なセラミック内面は,渦巻の強さを軽減し,粒子壁摩擦を最小限に抑え,従来のゴムホースと比較して著しく磨損率を低下させます.

さらに,アルミニウムセラミックの硬さ (≥85HRA) は,鋭い砂粒子が引き起こした微切断や表面劣化を防止します.

掘削プロジェクトにおける応用シナリオ

♣この耐磨性セラミックホースは,以下に広く使用されています.

♣港の掘削管路

♣川や運河の塩水の除去プロジェクト

♣砂泥輸送システム

♣オフショア復旧プロジェクト

♣ポンプ放出管

エンジニアリング の 利点

♣砂泥状態での使用寿命の延長

♣掘削作業の停滞時間を減らす

♣浮遊管や陸路管の柔軟な設置

♣海水や環境ストレスに強い耐性

♣鋼管やゴム管線と比較してライフサイクルコストが低い

よくある質問

Q1: 掘削条件では使用寿命はどのくらいですか?

A: 使用寿命は,スラム濃度,粒子の大きさ,流れ速度に依存します. 典型的な砂と水の混合物では,セラミック・フレキシブル・パイプラインは,標準ゴムホースの3~5倍も長持ちします.特にポンプ出口や曲がりなど 耐磨性のある部分では

Q2:ホースは砂濃度が高いスラムを処理できますか?

A: はい.高硬度アルミニウムセラミックコーナー (≥85HRA) は,重粒子侵食に耐えるように特別に設計されており,高濃度砂泥輸送システムに適しています.

Q3: 海上や海水環境に適していますか?

A: はい.外側のNBRゴム層は,海水,湿度,環境ストレスに強い耐性を備えており,沿岸およびオフショア掘削プロジェクトに適しています.

Q4: 掘削システムで鋼管を入れ替えるか?

A: 耐磨性があり柔軟な部分では,そうです. 陶器用ホースは,磨きや振動が重要な要因である地域での鋼管の代替に最適です.費用を最適化するために,長い直線切断のためにまだ使用することができます.

Q5: 従来のホースの典型的な故障点は?

A: 従来のゴムホースは,通常,内壁の磨き,脱lamination,または圧力変動下で裂けることで失敗します.セラミックで覆われた構造は,これらのリスクを大幅に軽減します.

Q6: 鋼管と比べると 設置が複雑ですか?

いや 柔軟性があるため セラミック製の柔軟なパイプラインは 簡単に設置できます 複雑な調整を必要とせずに 不均等な地形や動的環境に適応できます

Q7:正しいホースサイズをどうやって選ぶか?

選定には,流量,スラム濃度,粒子の大きさ,およびシステム圧力が考慮されるべきです.当社のエンジニアチームは,プロジェクトデータに基づいてカスタマイズされたサイズ推薦を提供することができます.

Q8: 曲げるとセラミック内膜が割れる?断片化されたセラミック構造と弾性ゴムサポートで設計され 制御された曲がり条件下で整合性を維持できます
