港湾における研磨砂移送用セラミックライニングゴムホース

製品紹介

港では、ゴムライニング全体が均一に摩耗しているため、ホースが交換されることはほとんどありません。通常、破損は 1 か所で始まります。つまり、曲げの外側、フランジの後ろの領域、または集中した材料の流れが当たる短いセクションです。この点が摩耗すると、ホースの大部分はまだ使用可能に見えても、移送ラインは停止します。

硬質セラミックライニングパイプは激しい磨耗に耐えることができますが、振動、位置合わせのオフセット、または機器の動きの制限に常に対応できるとは限りません。通常のゴムホースはその柔軟性を備えていますが、ゴムは砂に直接さらされています。 Elacera セラミックライニングゴムホースは、両方の問題が同時に発生する箇所向けに作られています。

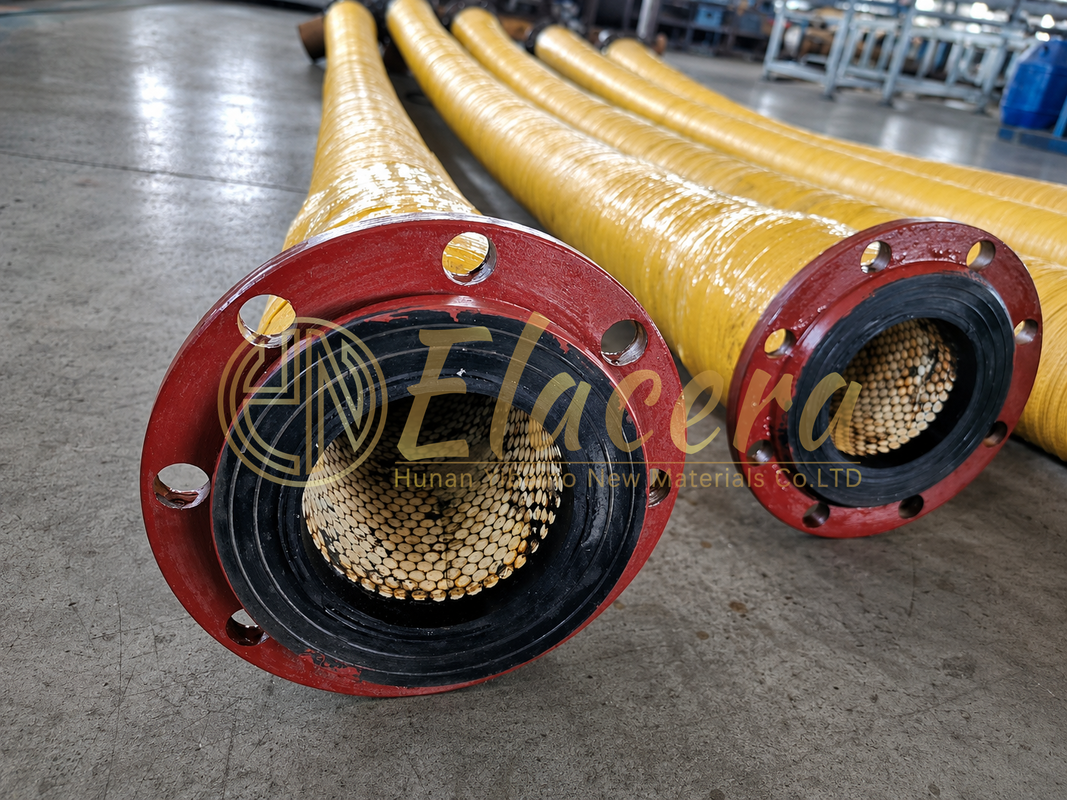

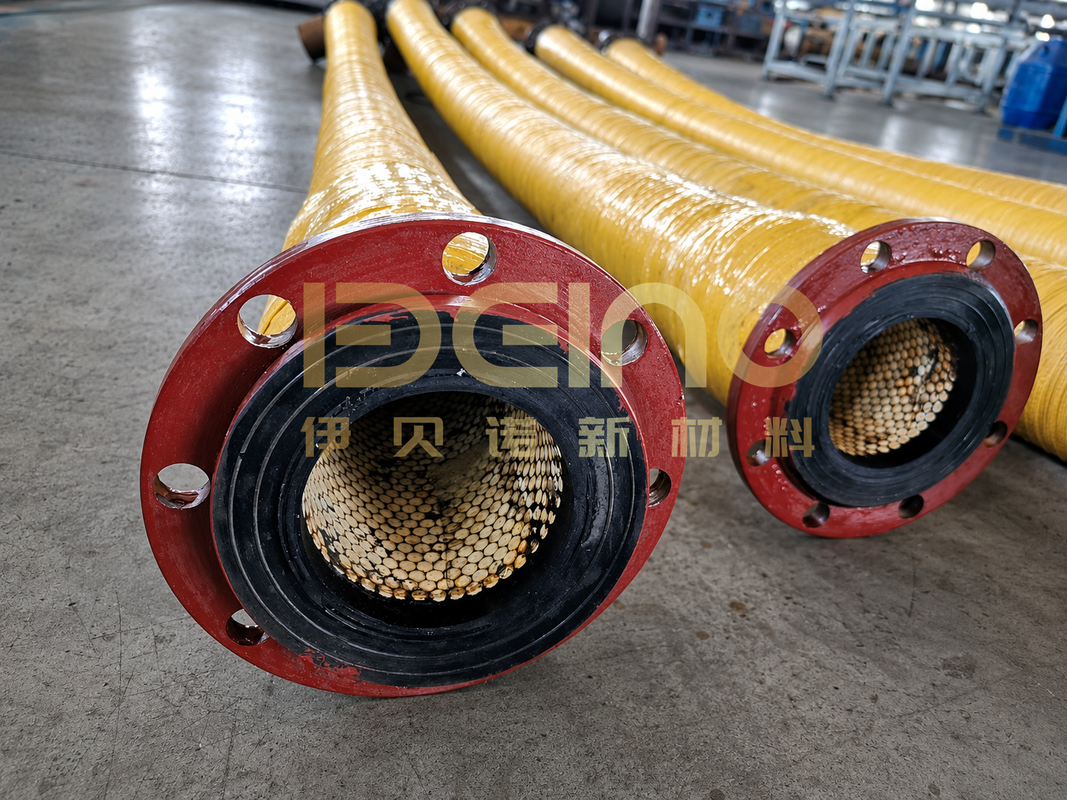

このホースは、1 つの連続したセラミック チューブではなく、別々の高アルミナ セラミック セグメントを使用しています。セグメントは内部摩耗面を形成し、ゴムによって支持されたままであるため、アセンブリは承認された曲げ半径内で曲がることができます。通常、システム内のすべての鋼管の代替としてではなく、対象を絞った柔軟な接続として使用されます。

このホースの役割

最も強力な用途は、既知の高摩耗フレキシブル ポイントです。既存のホースが同じ領域で繰り返し故障する場合は、一般的な材料の説明よりも、磨耗したボアと取り付けられた配線の写真の方が役立つことがよくあります。

DN だけでは見積もりに不十分な理由

同じ内径を持つ 2 本のホースには、まったく異なる構造が必要になる場合があります。湿った砂を運ぶ正圧排出ホースは、吸引に使用される真空ホースと同じ製品ではありません。サポートされている短いコネクタは、2 点間で自重を支える必要がある長いホースとも異なります。

港湾サービスの場合、最初の見積書では、材料が乾燥しているのか水と混合しているのか、予想される最大の粒子サイズ、通常および最大の圧力、温度、取り付けられた曲線、フランジの標準、および屋外暴露を特定する必要があります。吸引、浮遊サービス、ドラッグ、または外部装甲が必要な場合は、最初にその旨を記載する必要があります。これらの機能は、標準のセラミックライニング排出ホースの一部ではありません。

代表的な製品データ

実寸は圧力、外径、単重、最小曲げ半径を決定します。これらは、別のホース直径からコピーされるのではなく、承認された図面に表示される必要があります。

ホースの中で何が起こっているのか

砂がゴム製の穴に沿って滑り、材料が徐々に除去されます。曲がり角では、パーティクルは元の方向に進み続け、外側の半径にさらに激しくぶつかります。レデューサー、上流のエルボ、または接続の位置がずれていると、流れがさらに不均一になる可能性があります。セラミック層は材料に硬い摩耗表面を提供し、周囲のゴムはセグメントをサポートし、通常の動きを吸収します。

セラミックは不適切な取り付けを修正するものではありません。ホースを最小曲げ半径よりも小さくすると、局所的に平らになり、流れが妨げられ、構造物に過負荷がかかる可能性があります。位置がずれているフランジをホースと一緒に引っ張ると、搬送が開始される前に同じ問題が発生する可能性があります。

生産前に承認が必要な 6 つの詳細

·セラミックライニング部分の明確な内径

·全長と実際の装着カーブ

·通常圧力、最大圧力、およびあらゆる試験圧力要件

·フランジの外径、ボルト穴のパターン、シール面および方向

·屋外、油または化学物質にさらされる場合のゴムの要件

·ホースの重量がフランジにかからない支持方法

交換作業の場合は、古いホースのデータシートを取り付け写真とともにお送りください。以前のホースが片側だけで摩耗した場合は、上流側のフィッティングも写真に撮ります。本当の原因はゴムのグレードだけではなく、流路にある可能性があります。

検品・梱包・供給

Hunan Yibeinuo New Materials Co., Ltd. は顧客の図面に基づいて Elacera セラミックライニングのウェア製品を製造しています。出荷前に、ホースの長さ、接続寸法、フランジの穴あけ、および目に見えるライニングの状態が承認された文書と照合してチェックされます。注文時に指定されている場合、圧力テストを検査計画に含めることができます。

長いホースや重いホースは、梱包中に不適当な半径に折り畳まれないように支えられます。ホースのサイズ、重量、輸送方法に応じて、木製ケースまたは輸送フレームが選択されます。

よくある質問

このホースは砂の吸引に使用できますか?
真空デューティ向けに特別に設計および定格されている場合に限ります。正圧排出ホースを吸引ホースとして扱ってはいけません。

セラミックライニング鋼管の代替として使用できますか?
選択したフレキシブル セクションまたはオフセット セクションを置き換えることができます。固定直線セクションは、多くの場合、硬質セラミックの内張りパイプの方が適切に機能します。

最小曲げ半径はどのように決まるのですか?
ホースの直径、セラミックセグメントのレイアウト、補強材、長さによって異なります。許容半径は承認済みの図面に記載されています。

既存のフランジと合わせることができますか?
はい。完全なフランジ図面または規格、圧力クラス、外径、ボルト穴の詳細、およびシール面の要件を送信してください。

正確な見積もりを最も早く受け取る方法は何ですか?
材質、粒度、圧力、温度、ホースID、長さ、設置曲線、フランジ図、現在の接続写真をお送りください。

同じホースをまだ交換しますか?

同じポートの中継点で摩耗し続けるホースはありませんか?故障したホースの写真と接続図をエラセラに送信してください。その場所にセラミックライニングのフレキシブルホース、剛性摩耗スプール、または別の構造が必要かどうかを検討します。
