プロダクト細部
起源の場所: チャンシャ、湖南、中国
ブランド名: Elacera
モデル番号: セラミック製の配列管材
支払及び船積みの言葉
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 木製のケースまたは鉄のラックに詰められています
受渡し時間: 25~45 営業日
支払条件: T/T
供給の能力: 100,000㎡/年
製品タイプ: |
セラミック製のタイパイプ |
セラミック素材: |
陶磁器95%のアルミナ |
ライニング構造: |
アルミナ・セラミック・タイル |
陶磁器密度: |
≥3.75 g/cm3 |
鋼鉄貝: |
炭素鋼・ステンレス鋼 |
ティー構成: |
90° ティー / カスタマイズされた Y 分岐 |
陶器の厚さ: |
摩耗条件に応じてカスタマイズ |
パイプサイズ: |
デッサンに従ってカスタマイズされる |
応用: |
研磨粉およびバルク材の搬送 |
表面処理: |
塗装・カスタマイズコーティング |
製品タイプ: |
セラミック製のタイパイプ |
セラミック素材: |
陶磁器95%のアルミナ |
ライニング構造: |
アルミナ・セラミック・タイル |
陶磁器密度: |
≥3.75 g/cm3 |
鋼鉄貝: |
炭素鋼・ステンレス鋼 |
ティー構成: |
90° ティー / カスタマイズされた Y 分岐 |
陶器の厚さ: |
摩耗条件に応じてカスタマイズ |
パイプサイズ: |
デッサンに従ってカスタマイズされる |
応用: |
研磨粉およびバルク材の搬送 |
表面処理: |
塗装・カスタマイズコーティング |
製品説明

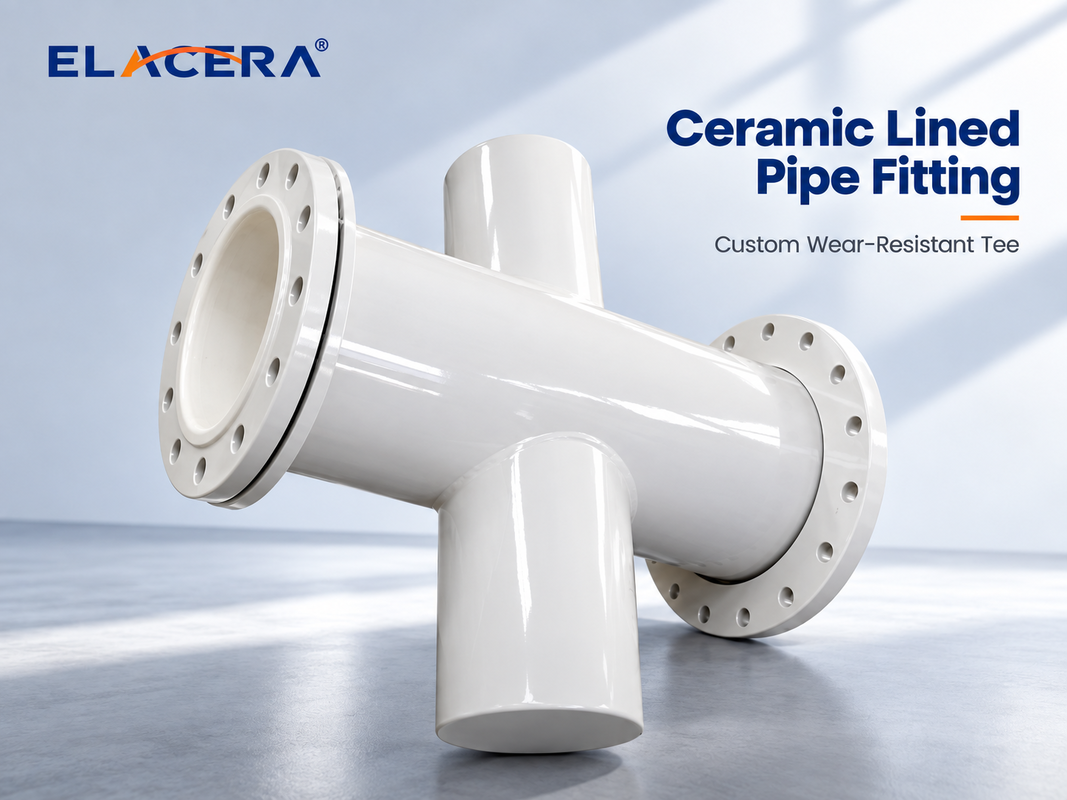

ELACERAセラミックライニングティーパイプは、耐摩耗性アルミナセラミックタイルを使用して、集中した摩耗や粒子衝撃にさらされる分岐接続部や流動分割領域を保護します。ティーの角度、パイプ径、セラミック厚さ、鋼構造、接続タイプは、プロジェクト図面に合わせてカスタマイズできます。
ティーは、摩耗性搬送配管において保護が最も困難な部分の1つであることがよくあります。
直管とは異なり、ティーに入る材料は単一の単純な流れ経路をたどりません。分岐領域では、粒子は方向を変えたり、接合壁に衝突したり、継手の一方の側に集中したりする可能性があります。その結果、摩耗は均一に分散されるのではなく、局所化されることがよくあります。
このため、セラミックライニングティーは、単に付加的な分岐を持つ直管セラミックパイプとして扱われるべきではありません。
セラミックの配置は、継手の実際の形状に合わせ、接合部全体にわたって継続的な保護を提供する必要があります。
接合部は通常、最初に確認する領域です
粉末、灰、鉱物粒子、その他のばら物資がティーを通過する際、分岐入口と流入方向と反対側の壁は、繰り返しの粒子衝撃を受ける可能性があります。
実際の摩耗パターンは、材料の流れ方向、搬送速度、粒子のサイズと硬度、分岐角度、固体の濃度、パイプ径など、いくつかの要因によって異なります。
このため、同じ公称径の2つのティーでも、異なるライニング設計が必要になる場合があります。
重度の摩耗箇所については、継手全体でまったく同じセラミック厚さを使用する代わりに、より厚いセラミックまたは局所的に強化されたライニングを検討できます。
ティー接合部周りのセラミック配置
セラミックタイルライニングティーの場合、最も重要なのはセラミック材料そのものではなく、タイルが分岐部と接合部の周りにどのように配置されているかです。
ティーの内部表面は、主配管と分岐部が接する場所で連続的に変化します。そのため、セラミックタイルは、耐摩耗性表面が可能な限り連続するように、実際の内部形状に合わせて切断および配置する必要があります。
特殊形状または切断されたセラミックタイルは、困難な遷移領域の周りに使用できます。
粒子衝撃がより集中すると予想される場所では、運転条件と承認された設計に応じて、セラミックの厚さを局所的に調整することもできます。
これにより、セラミックタイルライニングは、大口径および非標準パイプ継手にとって重要な利点が得られます。なぜなら、配置を複雑な内部形状に適応させることができるからです。
T字管またはY字管？
すべての搬送システムが従来の90度のティーを必要とするわけではありません。
プロセスと設置レイアウトが許容する場合、Y字型の分岐は材料の方向をよりスムーズに変更できます。
分岐の形状は、粒子が継手を通過する際の方向の変化に影響を与えるため、90度のティーの内部の摩耗分布は、Y字管とは異なる場合があります。
これは、1つの分岐角度がすべての用途に適しているという意味ではありません。パイプの形状、流れの方向、材料の特性、および設置スペースを一緒に考慮する必要があります。
ELACERAは、従来のセラミックライニングティーと、プロジェクト図面に従ってカスタマイズされたセラミックライニングY字管の両方を製造できます。
一般的な構造オプション
|
項目 |
利用可能なオプション |
|---|---|
|
ライニング材 |
92％/ 95％アルミナセラミック、必要に応じてZTA |
|
ライニング構造 |
セラミックタイル、セラミックスリーブ/リング |
|
鋼殻 |
炭素鋼またはステンレス鋼 |
|
ティー構成 |
90度ティーまたはカスタマイズされたY分岐 |
|
セラミック厚さ |
摩耗条件に応じて選択 |
|
接続 |
フランジ、溶接端、またはカスタマイズされた接続 |
|
パイプサイズ |
図面に従って製造 |
|
表面処理 |
プロジェクト要件に応じた塗装システム |
セラミックライニングティーが使用される場所
セラミックライニングティーパイプは、以下のような摩耗性材料を搬送する配管システムに適しています。
粉炭・フライアッシュ・セメント粉末・鉱物粉末・スラグ・鉱石 fines・砂・尾鉱およびその他の摩耗性ばら物資
典型的な用途は、セメント工場、火力発電所、鉱業および鉱物処理、製鋼所、石炭取り扱いシステム、その他のばら物資搬送設備で見られます。
推奨を行う前に必要な情報
標準交換部品の場合、図面は通常、見積もりを準備するための最も速い方法です。
新しい搬送システムまたは異常な摩耗のあるティーの場合、以下の情報も役立ちます。
これらの詳細は、標準的なセラミックライニングで十分かどうか、または接合部と衝撃領域に追加の保護が必要かどうかを判断するのに役立ちます。
よくある質問
非標準のセラミックライニングティーを製造できますか？
はい。パイプ径、分岐角度、全体寸法、セラミック厚さ、および接続は、承認された図面に従って製造できます。
分岐を90度のティーの代わりにY字管にすることはできますか？
はい。Y字型のセラミックライニング継手は、配管レイアウトと搬送設計で要求される場合にカスタマイズできます。
ティー接合部の周りでセラミックの厚さを変えることはできますか？
はい。重度の摩耗または集中した粒子衝撃の場合、セラミックの厚さは、摩耗条件と承認された設計に応じて局所的に調整できます。
通常、どのような種類のセラミックが使用されますか？
92％および95％アルミナセラミックが一般的に使用されます。ZTAセラミックは、より高い耐衝撃性が必要な領域にも検討できます。
フランジ付きおよび溶接端付きのティーを製造できますか？
はい。フランジ付き、溶接端付き、およびその他のカスタマイズされた接続構造は、図面に従って利用可能です。
見積もりにはどのような情報を提供する必要がありますか？
図面が好ましいです。図面がない場合は、パイプ径、分岐角度、接続タイプ、搬送材料、および運転条件を提供してください。
