設計の誤ったアルミナセラミックパイプ セラミックラインパイプ肘

プロダクト細部

起源の場所: 長沙、フーナン、中国

ブランド名: Ibeno

証明: ISO9001-2015

モデル番号: アルミナの陶磁器の管

支払及び船積みの言葉

最小注文数量: 交渉可能

価格: Negotiable

パッケージの詳細: 木の場合か鉄の棚で詰められる

受渡し時間: 25-45 workdas

支払条件: T/T

供給の能力: 100,000 ㎡/年

最もよい価格を得なさい
ハイライト:

圧力耐性 アルミナセラミックパイプ

,

セラミック製のロープの肘

,

不整列アルミナセラミックパイプ

適用する:
鉄鋼工場,水泥,鉱山,港,熱力発電
色:
ホワイト
寸法容量:
±1 mm
折りたたみ力:
350 MPa
材料:
アルミオキシド
圧力耐性:
高い
サイズ範囲:
カスタマイズ可能
耐着性:
すごい
適用する:
鉄鋼工場,水泥,鉱山,港,熱力発電
色:
ホワイト
寸法容量:
±1 mm
折りたたみ力:
350 MPa
材料:
アルミオキシド
圧力耐性:
高い
サイズ範囲:
カスタマイズ可能
耐着性:
すごい
設計の誤ったアルミナセラミックパイプ セラミックラインパイプ肘

製品説明

セラミックライニングパイプエルボ 耐熱性無機接着剤の一種で、アルミナセラミックをパイプの内壁に接着し、加熱硬化後に強固な耐摩耗層を形成します。セラミックライニングエルボは、耐摩耗性が高く、耐用年数が長く、取り付けが簡単で、経済的メリットが大きいという特徴があります。鉄鋼、セメント、冶金、火力発電、鉱業の各業界で、微粉炭、灰、泥などの輸送に使用されています。



セラミックライニングパイプエルボのセラミックパッチは、ずれた設計を採用しています。セラミックは強力な接着剤で金属表面に貼り付けられ、セラミックブロック間に360°の機械的セルフロック力が形成され、セラミックがしっかりと結合していることが保証されます。当社のアルミナセラミックは、主に92%、95%、97%、99%、ZTA材料で作られています。セラミックライニングパイプは、基本的にパイプのサイズに制限されず、直径は1インチから120インチ、またはそれ以上にすることができ、顧客のニーズに応じてカスタマイズできます。



製品の特徴

1. 耐摩耗性:95%アルミナセラミックシートを使用し、100トンの乾式プレス成形により、通常のパイプの10倍の耐摩耗性を備えています。

2. 高圧耐性:20#統合ホットエルボは高圧に耐え、溶接漏れを防ぐために使用されます。

3. 耐腐食性:耐摩耗性セラミックは酸やアルカリによる腐食に耐えます。

4.中温耐性:350℃で動作可能長期にわたり、一般的な労働条件を満たすことができること。

5. 内壁が滑らか:鋼鉄部品は継ぎ目なく形成され、内壁が滑らかで、材料が垂れ下がったり詰まったりすることなく自由に通過できます。

6. メンテナンスの削減: 優れた耐摩耗性によりメンテナンスの頻度が大幅に削減され、コストが節約されます。

7. 交互に縫い目を貼り付ける:風の方向に沿った溝や隙間の形成を避けるために、媒体の流れ方向に沿って間違った縫い目を貼り付ける方法を採用します。

8. 取り付けが簡単: 通常のパイプより 1/3 軽量で、取り付けが簡単かつ迅速です。



製品プロセス

製造プロセス 処理手順
パイプ曲げ加工 曲げ - 溶接 - 検査 - 研磨 - 錆取り
耐摩耗性セラミック加工フロー。 ボールミル粉砕-粉砕-配合-成形-焼成-品質検査
耐摩耗性セラミックの設置 パイプの内部洗浄 - 鋼材の内壁接着 - セラミック接着 - 貼り付け - パイプ内部の洗浄
製品検査 パイプフランジ寸法検査 - 溶接検査 - 圧力検査
梱包と配送 バブルフィルム包装-木箱または鉄枠梱包 - 配送写真とビデオあり - 工場渡し

製品構成

アイテム 厚さ 材料 製品の特徴
スチール管 5〜10mm 20#シームレスパイプ 強度が高く、高圧に耐えられる
ビスコース 0.5〜1mm エポキシ樹脂 高強度接着力、老化なし、良好な熱膨張
セラミック 5〜10mm 95%アルミナセラミック 耐摩耗性に優れ、靭性も良好

製品図面

1

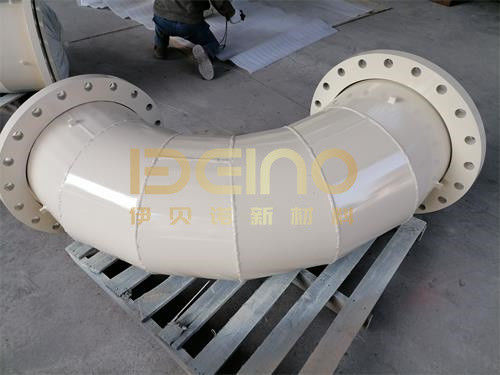

製品写真

設計の誤ったアルミナセラミックパイプ セラミックラインパイプ肘 1設計の誤ったアルミナセラミックパイプ セラミックラインパイプ肘 2



設計の誤ったアルミナセラミックパイプ セラミックラインパイプ肘 3設計の誤ったアルミナセラミックパイプ セラミックラインパイプ肘 4

セラミック技術指標

アイテム 索引
アルミナ含有量 ≥95%
密度 ≥3.8 g/cm3
ロックウェル硬度 ≥85 HRA
圧縮強度 ≥1500MPa
破壊靭性KΙC ≥5MPa·m1/2
曲げ強度 ≥330MPa
熱伝導率 20W/mk
消耗 ≤0.0002g
セラミックの厚さ 5〜10mm



接着剤のテクニカル指標

タイプ セラミック鋼のせん断強度 抗張力 熱膨張係数 温度範囲
WD-3032 2.5MPa 8MPa 9×10-6m/m·K 350 クリーム色



耐摩耗セラミックスと遠心鋳造の自己伝播摩耗の比較

索引 アルミナセラミックライニングパイプエルボ 自己増殖型複合セラミックパイプの遠心鋳造
アルミナ含有量 アルミナ95% 60~80%
測定された硬度 ≥85HRA HRA60
消耗 ≤0.0002gP=74NN=800rpm、t=300分。 ≤0.0025P=74NN=800rpm、t=300分。
圧縮強度 ≥1500Mpa ≤500Mpa
コンパクトさ ドライプレス、滑らかで密度が高い 微細な亀裂が多く、粒子が大きく緩んでいる
耐侵食性 滑らかな表面、スムーズな空気の流れ、優れた耐侵食性 微細な孔が多くあり、空気の流れ、特に微粉末によって容易に侵食されます。
エルボ成形工程 全体的に熱間曲げ成形、滑らかな内壁、自然な移行 直管は部分溶接されており、継手間の隙間が大きく、継手間の移行がスムーズでないため、摩耗の危険が潜んでいます。
耐用年数(摩耗) 3~8歳以上 0.6 - 2歳

当社を選ぶ理由

-厳格な品質保証システム

製品の設計、製造から設置まで、ISO品質管理システムに完全に組み込まれており、各プロセスは会社の手順と仕様に従って厳密に実行され、厳格な品質管理により、各製品が顧客の要件を満たしていることが保証されます。各製品は工場を出荷する前に品質検査に合格する必要があります。すべての新製品は厳格な摩耗シミュレーション実験を受けています。



-完璧なサービス

当社は専門的な技術研究開発チームを有し、設備の耐摩耗性において 10 年以上の経験を積んでいます。お客様から提供された現場情報に基づいて、材料の選択、設計からプロジェクト予算まで、摩耗の原因を分析し、カスタマイズされた耐摩耗性ソリューションを作成し、設計図を提供します。



-経験豊富

当社はお客様とのコミュニケーションと経験の蓄積を重視しています。当社の新製品の多くはお客様からインスピレーションを得たものです。10 年以上にわたり、Iberno は機器の耐摩耗性に注力してきました。当社には、新素材の研究開発、摩擦と摩耗の研究、エンジニアリング設計に従事する豊富な経験を持つ専門チームがあります。



説明書

-主な製品: 耐摩耗セラミックシート耐摩耗性セラミックライナー耐摩耗性セラミック

複合パイプライニング耐摩耗性セラミックエルボ(リチウム電池エルボ)耐摩耗性セラミック

ローラーカプセル化機器全体にセラミックが使用されています建設機械部品 - セラミックポンプチューブ、セラミックトランジションスリーブ

-サンプル: サンプルは無料で提供できますが、運賃はお客様のご負担となります。

- 納期:25〜35日。一部の建設機械(セラミックポンプトラックパイプライン)は在庫があります。

- 配送: お客様のご要望に応じて、航空便、速達便、海上便、鉄道便、その他の方法で商品を発送できます。発送された商品の写真やビデオもお送りします。

- 梱包: 燻蒸不要の木箱梱包と鉄枠梱包。お客様のご要望にもお応えします。

-アフター保証サービス:ビデオ技術サポート、オンラインサポート、オンサイト建設サービス。

-保証期間:1年間。
