プロダクト細部
起源の場所: 長沙、フーナン、中国
ブランド名: Elacera
モデル番号: セラミック製の配列管材
支払及び船積みの言葉
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 木の場合か鉄の棚で詰められる
受渡し時間: 25~45 営業日
支払条件: T/T
供給の能力: 100,000 ㎡/年
製品説明

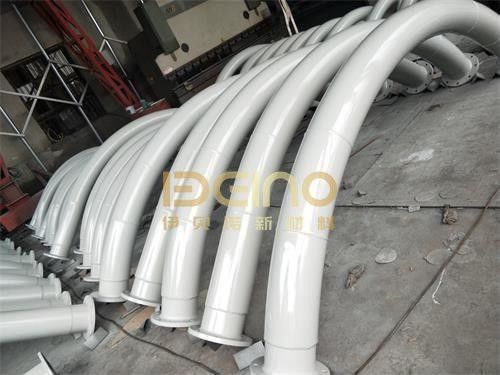

セラミックライニング鋼管エルボは、摩耗の激しい搬送配管の箇所向けに設計されています。エルボ部で材料の流れが方向を変える際、粒子が内壁に繰り返し衝突するため、曲がり部は集中摩耗を受けやすい箇所の一つとなります。
ELACERAセラミックライニングエルボは、鋼管本体と耐摩耗性アルミナセラミックライニングを組み合わせています。鋼殻は構造的な強度を提供し、セラミックライニングは材料接触面を摩耗から保護します。
エルボ角度、曲げ半径、鋼管サイズ、セラミック厚さ、および接続タイプは、承認された図面と実際の運転条件に従ってカスタマイズできます。
セラミック技術パラメータ
| 項目 | 仕様 |
| アルミナ含有量 | ≥95% |
| 密度 | ≥3.75 g/cm3 |
| ロックウェルA硬度 | ≥85HRA |
| 耐衝撃性 | ≥1500 MPA |
| 破壊靭性 | ≥4.0MPa・m1/2 |
| 曲げ強度 | ≥330MPa |
| 熱伝導率 | 20W/m.K |
| 熱膨張係数 | 7.2×10⁻⁶ m/m.K |
| 体積摩耗 | ≤0.02cm3 |
製品構造とカスタマイズ
セラミックライニングは鋼管エルボの内面に設置され、耐摩耗性の材料接触層を形成します。
管径、エルボ形状、および作業条件に応じて、セラミックの配置はプロジェクト図面に従って設計できます。カスタマイズ生産の場合、通常、以下の寸法を確認する必要があります。
| 設計項目 | 利用可能なオプション |
|---|---|
| エルボ角度 | カスタマイズ |
| 曲げ半径 | 図面による |
| 鋼管材質 | 炭素鋼 / ステンレス鋼 |
| 鋼管厚さ | 設計による |
| セラミック厚さ | 摩耗条件による |
| 接続 | フランジ / 溶接 / カスタマイズ |
| 仕上がり内径 | プロジェクト要件による |
この図面ベースのアプローチは、セラミックライニングエルボが既存の配管や機器に直接接続する必要がある場合に特に重要です。
製品の特徴
アルミナセラミックライニングエルボの主な利点は、単にセラミックの硬度だけではありません。ライニングは、流れ経路と曲がり部の形状にも適合する必要があります。
95%アルミナセラミックは硬く耐摩耗性の表面を提供し、鋼管本体は配管継手の機械的強度を維持します。滑らかなセラミック接触面は、研磨性の粉末や粒状材料に適しており、予想される摩耗レベルに応じて異なるセラミック厚さを選択できます。
集中摩耗箇所では、運転条件と承認された図面に従って、セラミックの配置または厚さを調整できます。
用途
セラミックライニング鋼管エルボは、セメント工場、火力発電所、製鉄所、鉱業および鉱物処理、石炭処理、化学処理、リチウム電池材料製造における空気輸送およびバルク材料輸送システムで一般的に使用されています。
典型的な輸送材料には、セメント粉末、フライアッシュ、微粉炭、鉱物微粉、灰、研磨性粉末、その他のバルク固体が含まれます。
これらは、従来の鋼管エルボが頻繁な摩耗と交換の対象となる配管の曲がり部に特に適しています。
見積もり依頼に必要な情報
より正確な技術評価と見積もりを行うために、輸送材料と運転条件とともに、配管またはエルボの図面をご提供ください。
有用な情報には、管径、エルボ角度と半径、鋼材と厚さ、セラミック厚さ、輸送材料、粒子サイズ、運転温度、圧力、および輸送速度が含まれます。
仕上がり内径がシステムにとって重要である場合は、図面に明確に示してください。
よくある質問
Q1: エルボ内部にはどのようなセラミック材料が使用されていますか？
A1: 標準の耐摩耗性ライニングは95%アルミナセラミックです。作業条件に応じて他のセラミック材料も評価できます。
Q2: エルボのサイズと半径はカスタマイズできますか？
A2: はい。エルボ角度、半径、管径、鋼管厚さ、セラミック厚さ、および接続タイプは、図面に従って製造できます。
Q3: エルボで最も深刻な摩耗は通常どこで発生しますか？
A3: 多くの研磨性搬送システムでは、粒子が方向を変えて曲面を衝突するため、外側の円弧周辺に摩耗が集中します。実際の摩耗パターンは、材料特性と搬送条件によって異なります。
Q4: 生産前にどのような情報を提供する必要がありますか？
A4: 配管図面が望ましいです。輸送材料、粒子サイズ、速度、運転温度、および圧力も、セラミックライニングを選択するために役立ちます。
Q5: セラミックライニングエルボはフランジ付きで供給できますか？
A5: はい。フランジ付き、溶接済み、その他のカスタマイズされた接続は、プロジェクト図面に従って供給できます。
