アルミナセラミックハイドロサイクロン・スピゴットライナー

製品説明

研磨鉱物スラリーサービス用のアルミナセラミック製ハイドロサイクロンスピゴットライナー。カスタム アペックス ライナーは、図面、サンプル、および必要な穴寸法に合わせて製造されます。

スピゴットはアペックスとも呼ばれ、液体サイクロンの最も小さな部分の 1 つですが、最も要求の厳しい摩耗ゾーンの 1 つで機能します。

分級中、アンダーフロー スラリーはこの開口部を高速で通過します。固体粒子は継続的に内面に接触しており、摩耗、局所的な乱流、および高い固体濃度の組み合わせにより、出口直径が徐々に拡大する可能性があります。

メンテナンスチームにとっての懸念は、ライナーが最終的に摩耗することだけではありません。

頂点の開口部が変化すると、それに伴ってアンダーフローの状態も変化します。これは液体サイクロンの動作方法に影響を与える可能性があり、分離の安定性、アンダーフロー密度、および全体的なプロセスの一貫性に影響を与える可能性があります。

これが、通常、ハイドロサイクロンスピゴットライナーを、摩耗成分と寸法成分。

研磨性の高い鉱物スラリーの用途では、従来のエラストマーライナーでは摩耗が早すぎる場合や、出口の形状を維持することが特に重要な場合に、アルミナセラミックスピゴットライナーはより安定した耐摩耗性の表面を提供できます。

なぜ頂点がすぐに摩耗するのか

頂点は、液体サイクロンから出る濃縮固体に継続的にさらされます。

他の多くの機器の表面と比較して、ここでの摩耗は非常に局所的です。出口面積は比較的小さく、スラリー速度は速く、粒子は同じ内部表面を繰り返し通過します。

鉱石、粒度分布、スラリー濃度、操作圧力によっては、摩耗パターンは必ずしも均一ではない場合があります。

実際には、次の点に特に注意を払うことがよくあります。

• 内部ボア、
• 入口のトランジション、
• 排出エッジ、
• スラリーの流れが妨げられる局所領域。

これらの領域が摩耗し始めると、内径が徐々に大きくなる可能性があります。

より大きな開口部でも機械的には許容できるように見えるかもしれませんが、動作の観点から見ると、形状はすでに元の設計とは異なります。

これが、単に「ライナーはどのくらい長持ちしますか?」と尋ねるだけでは通常十分ではない理由の 1 つです。

もっと良い質問は次のとおりです。

ライナーは、その使用期間を通じて必要な頂点形状をどの程度維持できるでしょうか?

アルミナセラミックが液体サイクロンの栓に使用される理由

アルミナセラミックは、硬度が高く、滑り摩耗に対する耐性が優れているため、研磨材取り扱い装置に広く使用されています。

液体サイクロンのスピゴットでは、セラミックがスラリーに直接さらされる摩耗面を形成し、周囲のハウジングまたは支持構造がサイクロンへの機械的接続を提供します。

適切な用途の場合、主な利点は材料の損失が遅いことだけではありません。

セラミックライナーは、耐摩耗性表面が多くの柔らかい素材ほど早く侵食されないため、長期間にわたってより安定した内径を維持するのにも役立ちます。

これは、鉄鉱石、銅鉱石、金鉱石、石炭調製原料、または他の鉱物スラリーなどの研磨材を扱う鉱物加工プラントで特に役立ちます。

ただし、セラミックがすべての液体サイクロンにとって自動的に最適な答えになるわけではありません。

動作条件に大きな粒子による激しい衝撃、強い機械的衝撃、または不十分な取り付けサポートが含まれる場合は、ライナーの構造を慎重に検討する必要があります。

材料の選択は、常に実際の摩耗メカニズムと一致する必要があります。

代表的な製品情報

内径は多くの購入者が予想している以上に重要です

お客様からハイドロサイクロン アペックス ライナーに関するお問い合わせがあった場合、最初に確認する寸法の 1 つは仕上がり内径です。

これは単なる製造上の寸法ではありません。

これは液体サイクロンの動作条件の一部です。

2 つのライナーは外側からはほぼ同じに見えますが、内径が異なるとアンダーフロー開口部が異なる場合があります。

したがって、交換部品については、製造前に元のライナー図面、既存の寸法、またはサンプルを確認することを好みます。

通常、主な寸法には次のものが含まれます。

外径、全高、仕上げ穴径、肉厚、位置決め寸法、接続詳細。

ライナーが金属ハウジングまたはポリウレタン部品に適合する場合、界面の寸法も重要です。

耐摩耗性は高いが、既存のアセンブリに正しく適合しないセラミック部品は実用的な解決策ではありません。

一体型セラミックですか、それともセラミックで裏打ちされた構造ですか?

液体サイクロンの栓の設計はメーカーや工場によって異なります。

比較的単純なセラミックインサートを使用する用途もあれば、セラミック摩耗コンポーネントがスチール、ゴム、またはポリウレタンの支持構造と連携して機能する必要がある用途もあります。

商品写真だけで構造を判断することはお勧めできません。

正しい設計は、実際の組立方法、使用荷重、必要なボアサイズ、交換手順によって異なります。

カスタム交換プロジェクトの場合、通常、元のコンポーネントをレビューし、セラミックを次のように製造する必要があるかどうかを決定します。

• 一体型アルミナセラミックライナー、
• 外側ハウジングに取り付けられたセラミックインサート、
• または、既存のエイペックスアセンブリに適合するように製造されたカスタマイズされたセラミック摩耗コンポーネント。

複雑な形状や比較的厚い部分を持つセラミック部品の場合、部品のサイズや形状が複雑になるにつれて寸法制御が難しくなるため、成形と焼成についても慎重に検討する必要があります。

これは、単にアルミナの割合を引用するよりも、工業用セラミック摩耗部品の経験が重要となる分野の 1 つです。

セラミックスピゴットライナーを推奨する前に確認すること

新しいプロジェクトの場合、通常、最終的なセラミック設計について議論する前に、液体サイクロンを理解したいと考えます。

通常、最も有用な情報は、液体サイクロン モデル、既存の頂点サイズ、必要な仕上げボア、スラリー材料、おおよその粒子サイズ、固形分濃度、および現在のライナー材料です。

既存部品の摩耗パターンも非常に役立ちます。

たとえば、既存のライナーが比較的均一な内部摩耗を示している場合、解決策は簡単である可能性があります。

片側がひどく磨耗しているのに、反対側は比較的無傷のままである場合は、単に材料を交換する前に、流れ、位置合わせ、または操作上の問題を考慮する必要があることを示している可能性があります。

磨耗したコンポーネントの写真は、「ライナーの磨耗が早すぎる」などの一般的な説明以上のことを伝えることができます。

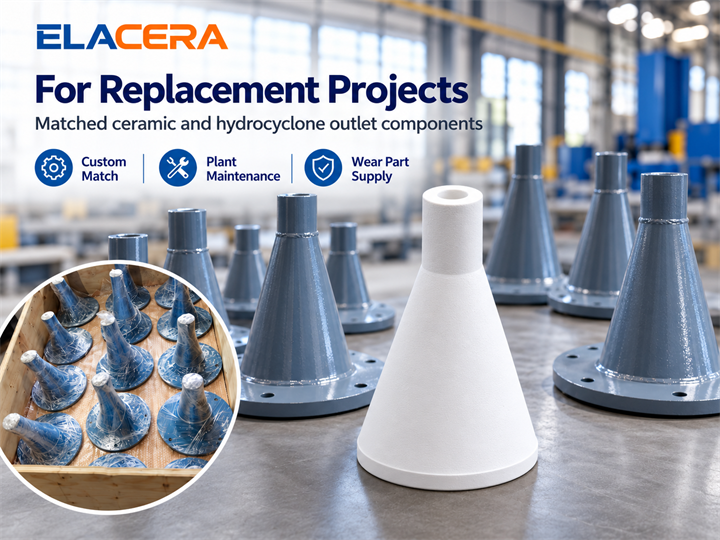

交換プロジェクト用のカスタム アルミナ セラミック スピゴット ライナー

液体サイクロンの摩耗部品のほとんどは、真の意味で万能ではありません。

サイクロンの公称サイズが同じでも、機器メーカーによりアペックスのデザイン、外形寸法、組立方法が異なる場合があります。

このため、ELACERAでは、お客様の図面、サンプル、または確認された寸法に従って、アルミナセラミック製液体サイクロンスピゴットライナーを生産することができます。

交換プロジェクトの場合、私たちの主な関心は、セラミックコンポーネントが耐摩耗性を提供するだけでなく、実際の設置と操作に十分正確に既存の機器に適合する必要があることです。

通常、製造前に重要な寸法と周囲のコンポーネントとの必要なインターフェイスを確認します。

焼成・完成後、再度口径・本体継手の寸法を検査して出荷します。

メンテナンス チームにとって、これはカスタム セラミック摩耗部品に関する最も一般的な問題の 1 つを軽減するのに役立ちます。

ライナーは正しく見えますが、現場に到着すると正しくフィットしません。

摩耗部品は装置だけでなくプロセスも保護する必要があります

液体サイクロン スピゴット ライナーは、パイプライン、サイクロン、またはスラリー ポンプと比較して比較的小さいです。

しかし、その位置が重要になります。

エイペックスが摩耗した場合、問題は交換コストだけではありません。出口の形状の変更は、サイクロンの動作方法に徐々に影響を与える可能性があります。

そのため、当社ではスピゴットを単なるセラミックスペアパーツとしてではなく、プロセス摩耗コンポーネントとして扱うことを好みます。

適切なソリューションでは、問題の両方の側面を考慮する必要があります。

耐摩耗性と寸法安定性。

既存の液体サイクロンのスピゴットまたはアペックスライナーを交換する場合は、元の図面、摩耗部品の写真、または主要な寸法を当社にお送りいただくことが、通常、アルミナセラミックソリューションが適切かどうかを評価する最も早い方法です。
