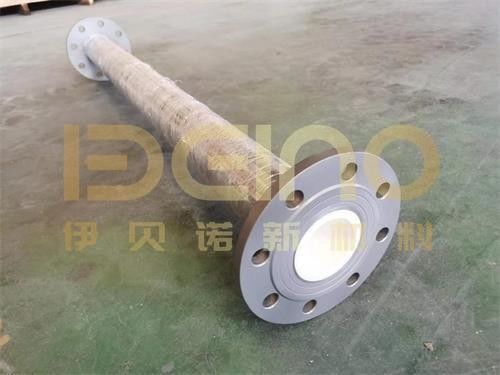

ストレートセラミック カーボンステールパイプ 熱耐性 オーダーメイド

製品説明

ストレートセラミックライニング炭素鋼管は、通常の鋼管が継続的な内部摩耗を受ける研磨性粉末およびバルク材料搬送システム用に設計されています。

このパイプは、炭素鋼の外殻と、内面に設置された耐摩耗性アルミナセラミックタイルライニングで構成されています。鋼管は構造強度を提供し、セラミックライニングは材料接触面を摩耗や浸食から保護します。

セラミックタイルのレイアウト、パイプ径、鋼材厚さ、セラミック厚さは、承認された図面と実際の運転条件に従ってカスタマイズできます。

製品構造

典型的なセラミックタイルライニングパイプは、次のものから構成されます。

• 炭素鋼外管
• 高強度接着層
• 95%アルミナセラミックタイルライニング

セラミックタイルは鋼管の内壁に沿って配置され、連続した耐摩耗性表面を形成します。

ストレートパイプセクションでは、適切なセラミックレイアウトと接合部の配置が、材料の流れ方向沿いに均一な保護を提供します。

製品パラメータ

ストレートパイプ内にセラミックタイルを使用する理由

パイプライン内を移動する研磨性材料は、鋼管の内壁に継続的に接触します。

ストレートパイプセクションは一般的にエルボや遷移部よりも衝撃が少ないですが、長距離搬送では時間の経過とともに significant な摩耗が発生する可能性があります。

アルミナセラミックタイルは、搬送材料と鋼管の間に硬く耐摩耗性の表面を提供します。ライニングの厚さとタイルの配置は、材料の特性、粒子サイズ、搬送速度、および予想される摩耗レベルに応じて選択できます。

製品の特徴

耐摩耗性アルミナセラミックライニング
95%アルミナセラミックは、研磨性搬送用途に硬い材料接触面を提供します。

炭素鋼支持構造
外側の鋼管は機械的強度を提供し、ライニングパイプを既存のパイプラインシステムに接続できるようにします。

カスタマイズされたセラミックレイアウト
セラミックタイルのサイズ、厚さ、配置は、パイプ径と図面に応じて選択できます。

滑らかな搬送表面
適切に設置されたセラミックタイルは、粉末やバルク固形物に適した比較的滑らかな内部表面を形成します。

カスタマイズされた接続
フランジ、溶接端、その他の接続構造は、プロジェクト要件に応じて製造できます。

用途

ストレートセラミックタイルライニング炭素鋼管は、次のような研磨性材料の搬送に一般的に使用されます。

• セメント工場
• 火力発電所
• 製鉄所
• 鉱業および鉱物処理
• 石炭処理システム
• 化学プラント
• 港湾およびバルク材料ターミナル

典型的な搬送材料には、セメント粉末、フライアッシュ、石炭粉末、鉱物微粉、灰、砂、その他の研磨性粉末または粒状材料が含まれます。

カスタム生産

ELACERAセラミックライニングストレートパイプは、顧客の図面に従って製造できます。

見積もりおよび技術レビューのために、次の情報を提供してください。

• パイプ外径または呼び径
• パイプ長
• 鋼材および厚さ
• セラミック厚さ
• 接続タイプ
• 搬送材料
• 粒子サイズ
• 運転温度
• 圧力および搬送速度

完成品の内部径がシステムにとって重要である場合は、図面に必要な内径を示してください。

設置および温度に関する考慮事項

適切なライニング構造と接着剤は、実際の運転温度と作業環境に応じて選択する必要があります。

より高温の用途については、見積もり前に運転温度を提供してください。これにより、適切なセラミック固定方法を評価できます。

これは、すべてのセラミックライニングパイプに1つの固定温度制限を定義するよりも信頼性が高くなります。

梱包

セラミックライニングパイプは通常、パイプの寸法と重量に応じて、木箱、鋼鉄フレーム、またはその他の適切な輸出梱包で梱包されます。

輸送中の衝突やセラミックの損傷を軽減するために、フランジと接触領域の周りに保護材が使用されます。

よくある質問

Q1: 通常どのようなセラミック材料が使用されますか？
A1: 95%アルミナセラミックは、耐摩耗性パイプライニングに一般的に使用されます。

Q2: パイプとセラミックの厚さはカスタマイズできますか？
A2: はい。パイプ径、鋼材厚さ、セラミック厚さ、長さ、接続部は図面に従って製造できます。

Q3: どのような材料を搬送できますか？
A3: 典型的な材料には、セメント粉末、フライアッシュ、石炭粉末、鉱物微粉、その他の研磨性バルク材料が含まれます。

Q4: このパイプは高温サービスに適していますか？
A4: 許容運転温度は、セラミック固定方法、接着剤、およびパイプライン構造によって異なります。技術レビューのために、実際の作業温度を提供してください。

Q5: 見積もりにはどのような情報が必要ですか？
A5: 図面が望ましいです。また、搬送材料、粒子サイズ、温度、圧力、搬送条件も提供してください。
